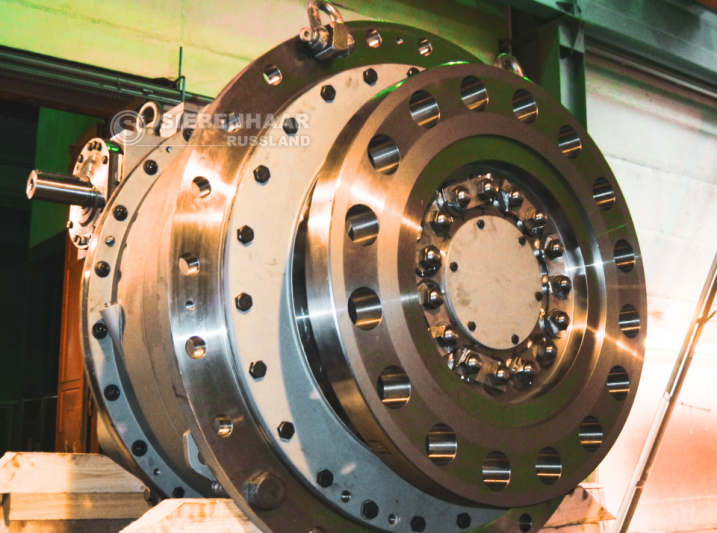

Редукторы привода хода карьерных машин

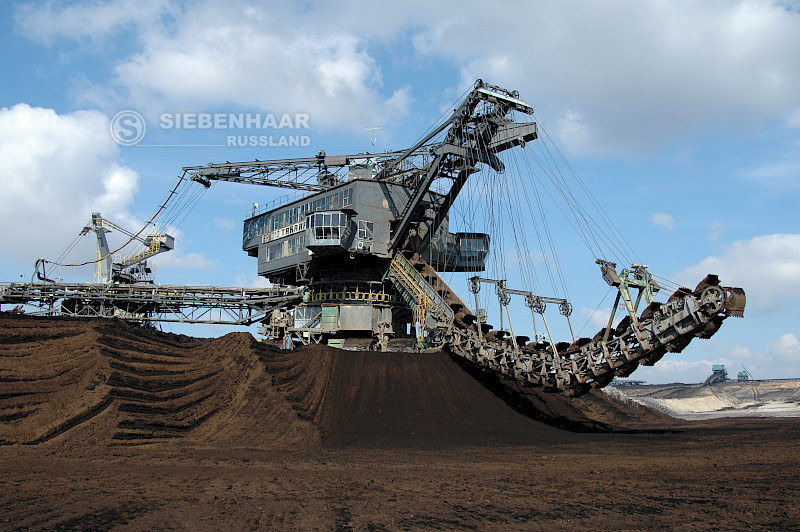

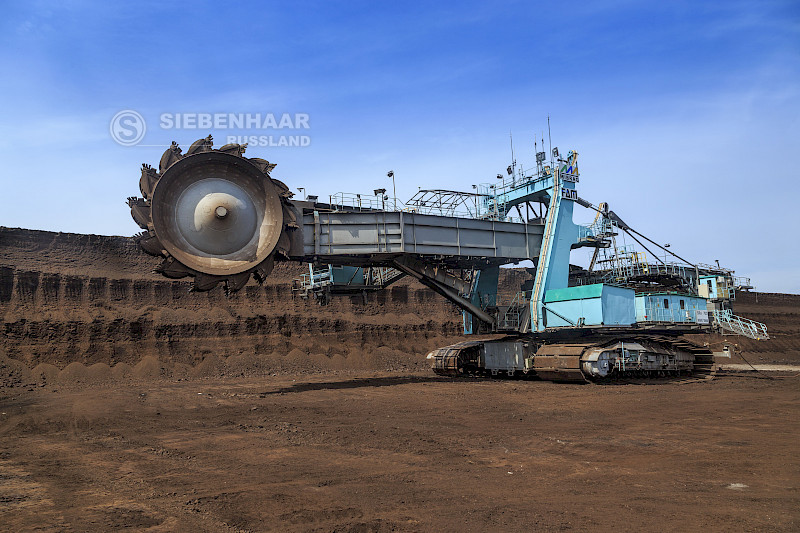

Редукторы хода компании Siebenhaar уже несколько десятилетий успешно применяются в оборудовании ведущих всемирно известных производителей карьерной техники таких как Caterpillar, Komatsu, Lovsuns, TAKRAF, MIBRAG, UNTHA.

При компактной конструкции они выдерживают самые сложные условия и высокие нагрузки, которые характерны, например, для горнодобывающей промышленности.

Высокий крутящий момент при компактной конструкции. Высокий КПД. Высокое передаточное отношение при относительно малом внешнем диаметре. Продолжительный срок эксплуатации при низкой интенсивности технического обслуживания. Простой и быстрый монтаж. Возможна комплектация интегрированными многодисковыми тормозами.

Особенности

• Серия: FG
• Типоразмер: 4017 - 5140
• Номинальная мощность двигателя Р : от 50 кВт
• Частота вращения двигателя n1 : от 900 об/мин
• Частота вращения ведомого вала n2 : индивидуально
• Подшипники : сферические, роликовые от премиум производителей
• Назначение : гусеничный/колёсный ход машины

Описание конструкции

Редукторы хода компании Siebenhaar зарекомендовали себя высоким качеством, прочной конструкцией и оптимизированными системами уплотнения. Благодаря скользящему уплотнению между неподвижными и вращающимися частями редуктора, даже при экстремальных условиях эксплуатации в редуктор не смогут попасть грязь или влага. Вместе с тем наши редукторы очень удобны в обслуживании. Например, замену масла можно с выполнить с наружной стороны машины.

Одним из ключевых элементов нашей программы поставок является единственная в своем роде переключаемая гидростатическая зубчатая передача для независимых подвесок, получившая всемирную известность. Этот компактный и мощный планетарный редуктор модульной конструкции задает тон в мире технологий.

Гидравлические дисковые тормоза в большинстве наших редукторов хода могут интегрироваться в водило выходной ступени, таким образом превращая редуктор в компактный узел, состоящий из зубчатой передачи, опоры и тормозов. В крупных редукторах хода могут применяться цилиндрические зубчатые передачи в качестве первой ступени, что позволяет использовать несколько двигателей.

Технические характеристики

• Максимальный крутящий момент на выходе от 16 000 Нм до 5 000 000 Нм
• Передаточное число от i = 18 до i = 4 500
• Монтажный диаметр от 280 мм до 1 200 мм

Конкретные значения крутящего момента, передаточного числа, габаритных размеров и прочих параметров предоставляются по запросу.
