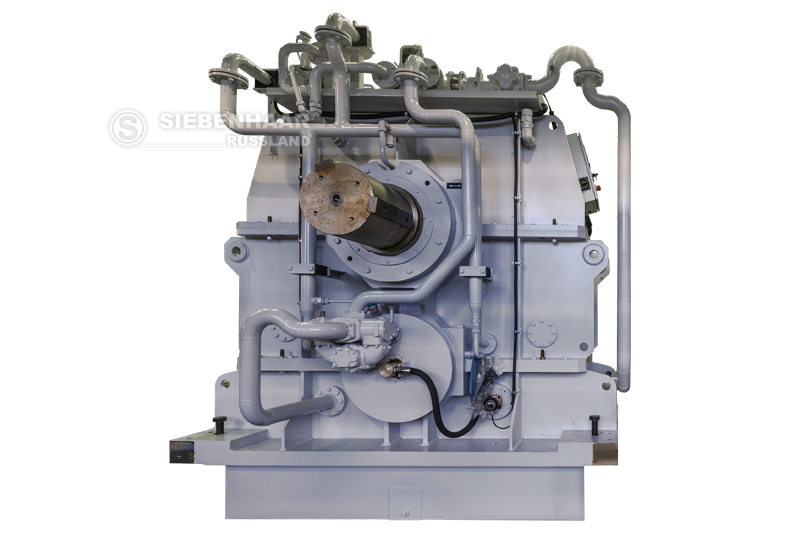

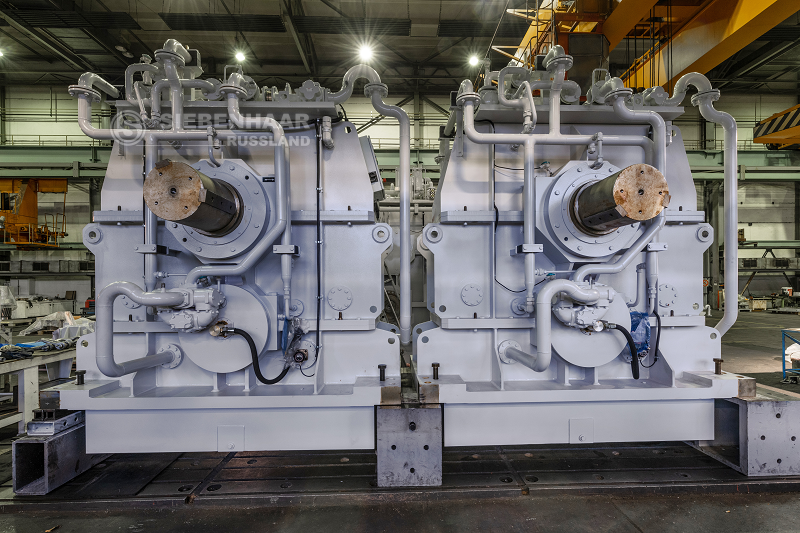

Редуктор привода насоса земснаряда
Редукторы для струйных насосов и землесосов
Стандартная компоновка:
- Подшипники скольжения или роликовые подшипники на основных валах
- строенная или вынесенная система смазки
- Полый ведущий вал на заказ
- Концы валов, пригодные для установки муфт
- Класс качества зацепления - от 5 до 6 по DIN 3961 и 3962
- Корпус прочной конструкции с горизонтальными переборками
- Указатели и переключатели (реле), подключенные к общей распределительной коробке, стоящей на редукторе
Особенности
- Серия: D1 R-H/V
- Типоразмер: 475 - 950
- Номинальная мощность двигателя Р: от 500 кВт до 15 000 кВт
- Момент: до 14 000 000 Нм и выше (по заданию)
- Частота вращения двигателя n1: от 0.5 об/мин
- Частота вращения ведомого вала n2: от 5,5 об/мин (по заданию)
- Передаточное число: от 1:1 до 1:1200
- Подшипники: скольжения, сферические, роликовые, от премиум производителей
- Назначение: привод насоса земснаряда
Описание конструкции
Корпус
Корпус, состоящий из нижней, средней и верхней частей, сварной конструкции. Конструкция повышенной жесткости в крутильном направлении обеспечивает надежную передачу крутящего момента и нагрузок на корпус судна.
Шестерни
С однорядными косыми зубьями на ведущей и промежуточной ступенях, цилиндрическая нестерня на ведомом валу. Все шестерни проходят закалку и шлифовку.
Валы
На ведущих и валах есть цилиндрические шейки для установки на шпонках эластичной муфты сцепления с пневмоприводом.
На ведомый валу установлен фланец (соединение ковкой). При наличии встроенного упорного подшипника упорное кольцо фиксируется ковкой. Снаружи на фланцы, концы валов и опорный фланец нанесена консервационная смазка для защиты от ржавчины.
Подшипники
Валы редуктора опираются на роликовые подшипники или подшипники скольжения.
В качестве упорного используется подшипник Митчела с сегментными подушками спереди и сзади.
Технические характеристики
Контрольное оборудование
В состав редукторов входят контрольные приборы в соответствии с требованиями класификационного общества. Возможна установка другого контрольного оборудования или выполнение мест под приборы контроля давления и температуры масла, температуры подшипников, вибрации валов, осевой вибрации и пр.
Дополнительное оборудование
Станция смазки и охлаждения редуктора.
