Цилиндрические редукторы для привода горизонтальных мельниц
Готовые решения для горизонтальных шаровых мельниц
| Размер мельницы / Тип | Номинальная мощность редуктора [кВт] |
Тип редуктора | Обозначение редуктора SIEBENHAAR |
Вес редуктора [кг] |
|---|---|---|---|---|
| Ø 2,6 x 13 м | 1000 | цилиндрический | MS100H20 | 23 000 |
| Ø 2,6 x 13 м | 1000 | цилиндрический | MS100D37 | 21 800 |
| Ø 2,6 x 13 м | 1250 | цилиндрический | MS125D37 | 25 500 |
| Ø 3,0 x 14 м | 1600 | цилиндрический | MS160C54 | 34 500 |
| Ø 4,0 x 13,5 м | 3200 | цилиндрический | MS320F31 | 61 000 |
| Ø 4,6 x 15 м | 4250 | планетарный | MP425C66 | 66 800 |
Особенности
- Серия: MS
- Типоразмер: MS018 - MS450
- Номинальная мощность двигателя Р: от 180 кВт до 4 500 кВт
- Частота вращения двигателя n1: от 500 об/мин
- Частота вращения ведомого вала n2: от 5,5 об/мин (по заданию)
- Подшипники: сферические, роликовые, от премиум производителей
- Назначение: привод мельничный
Описание конструкции

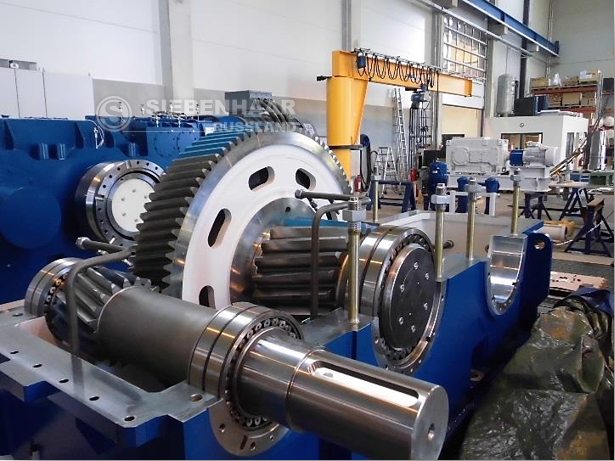

Зубчатая передача
Цилиндрическая передача с прямым или шевронным зацеплением.
Корпус
Стальной сварной или литьвая модель.
Подшипники
Сферические, роликовые.
Смазка и охлаждение
Принудительная или картерная (распрыскиванием).
Технические характеристики
Контрольное оборудование
В состав редукторов входят датчики температуры, установленные у подшипников (как предусмотрено стандартами). Возможна установка другого контрольного оборудования или выполнение мест под приборы контроля давления и температуры масла, температуры подшипников, вибрации валов, осевой вибрации и пр.
Дополнительное оборудование
Станция смазки и охлаждения редуктора.
