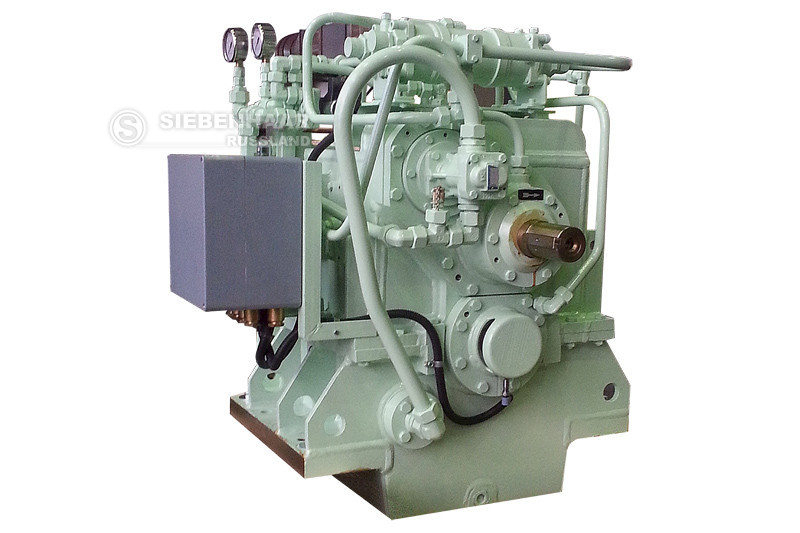

Редукторы для земснарядов

Общие сведения

Редукторы Siebenhaar новой серии разработаны для перекачки влажной пульпы измельчителями, установленными на консоли открытого или закрытого под разными рабочими углами. Это одно- или двухскоростные редукторы с косозубыми шестернями, одним ведущим и одним ведомым валами.

Варианты исполнения

Измененная конструкция, смещение валов; Механизм проворачивания валов; Эластичная муфта сцепления с пневмо/гидро приводом;Механическая защита от перегрузки; Электронная защита от перегрузки для редукторов со эластичной муфтой сцепления с пневмоприводом; Контрольные приборы в соответствии с требованиями классификационного общества;

Особенности

• Серия: C2ANPH 2000
• Типоразмер: 500 - 6000
• Номинальная мощность двигателя Р: от 500 кВт до 6000 кВт
• Момент: по заданию
• Частота вращения двигателя n1: от 0.5 об/мин
• Частота вращения ведомого вала n2: от 5,5 об/мин (по заданию)
• Передаточное число: от 1:1 до 1:1200
• Подшипники: скольжения, сферические, роликовые, от премиум производителей
• Назначение: привод перекачки влажной пульпы

Описание конструкции

Корпус

Корпус, состоящий из нижней, средней и верхней частей, сварной конструкции. Конструкция повышенной жесткости в крутильном направлении обеспечивает надежную передачу крутящего момента и нагрузок на корпус судна.

Шестерни

С однорядными косыми зубьями на ведущей и промежуточной ступенях, цилиндрическая нестерня на ведомом валу. Все шестерни проходят закалку и шлифовку.

Валы

На ведущих и валах есть цилиндрические шейки для установки на шпонках эластичной муфты сцепления с пневмоприводом.
На ведомый валу установлен фланец (соединение ковкой). При наличии встроенного упорного подшипника упорное кольцо фиксируется ковкой. Снаружи на фланцы, концы валов и опорный фланец нанесена консервационная смазка для защиты от ржавчины.

Подшипники

Валы редуктора опираются на роликовые подшипники или подшипники скольжения.
В качестве упорного используется подшипник Митчела с сегментными подушками спереди и сзади.

Контрольное оборудование

В системе смазки есть визуальные и электрические индикаторы давления, температуры и уровня масла.
Все электроприборы подключены к распределительной коробке.

Технические характеристики

Контрольное оборудование

В состав редукторов входят контрольные приборы в соответствии с требованиями класификационного общества. Возможна установка другого контрольного оборудования или выполнение мест под приборы контроля давления и температуры масла, температуры подшипников, вибрации валов, осевой вибрации и пр.

Дополнительное оборудование

Станция смазки и охлаждения редуктора.
